RS928 Reparatur

Home
»
RS928 Reparatur

Kontaktverlängerung für die Platinenverbindung im Aufbau

10cm Kabelbrücke für die Platinenverbindung

Kabelbrücke in der Anwendung

IMG_0008-1-scaled

IMG_0009-1-scaled

IMG_0010-1-scaled

Abstandshalter

IMG_0012-1-scaled

IMG_0013-1-scaled

IMG_0014-1-scaled

IMG_0015-1-scaled

Verdeckte Befestigungsschrauben für den Akkuhalter

IMG_0017-1-scaled

Für den Portabelbetrieb ein 12V-LI-ION-Akku mit 3A Kapazität.

Mit nur ein bisschen Zug auf den Kabeln leiden die Anschlüsse gewaltig, bis zum Abriss der Lötösen

Fixierung der Lautsprecher-Anschlüsse mit Heißkleber

Fixierung der Kabelanschlüsse am Power-Schalter mit Heißkleber

CPU STM32F407VGT6 im LQFP100-Gehäuse (14x14 mm)
Es ist ein 32-bit Arm-Prozessor mit FPU, ART Accelerator mit bis zu 168 MHz.

CPU mit Backup-Batterie CR1220 3V und 32,768 kHz Resonator (Y1)

Board-Beschriftung

IMG_0001-2-scaled

Lowpassfilter (LPF)

PA-Transistoren RD16HHF

IMG_0004-2-scaled

IMG_0005-scaled

IMG_0006-scaled

IMG_0007-scaled

Perfekt gelöste Mechanik zur Abstandshaltung der Platinen

IMG_0010-2-scaled

IMG_0011-2-scaled

IMG_0012-2-scaled

IMG_0013-2-scaled

IMG_0014-2-scaled

IMG_0015-2-scaled

Bandpassfilter

IMG_0017-2-scaled

IMG_0019-2-scaled

IMG_0020-2-scaled

IMG_0021-2-scaled

Immer wieder dasselbe mit diesen Anschlussdrähten

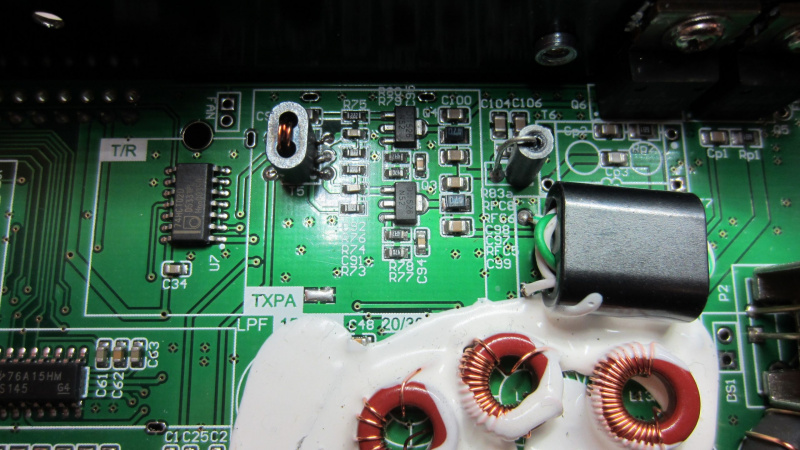

IMG_0024-2-scaled

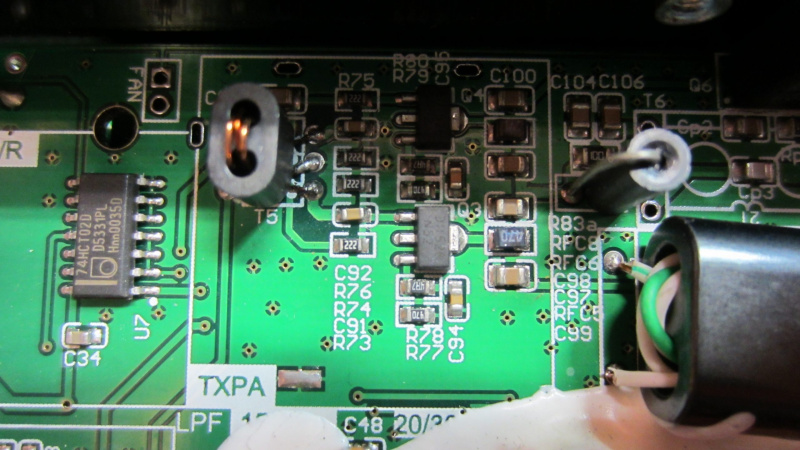

IMG_0028-scaled

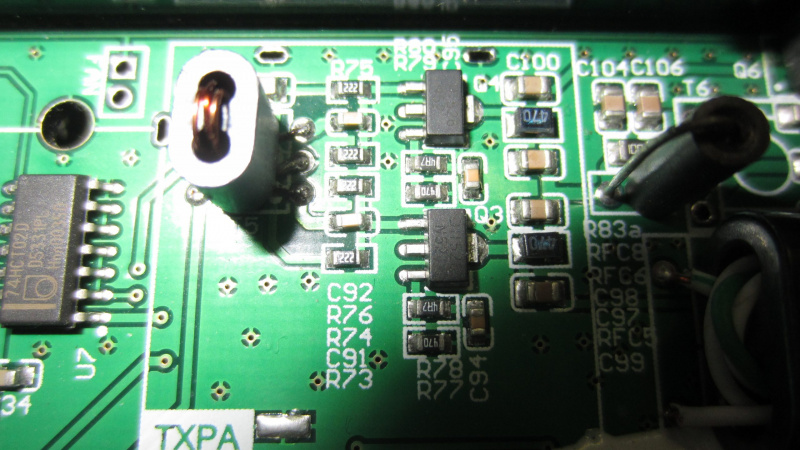

Vorstufe

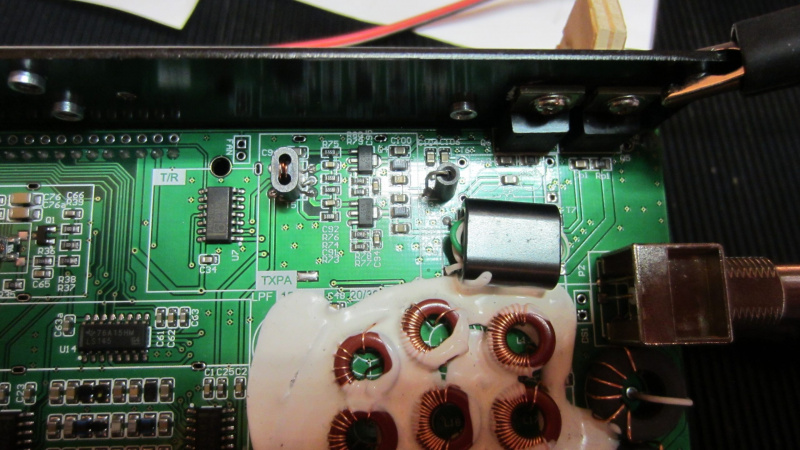

IMG_0033-scaled

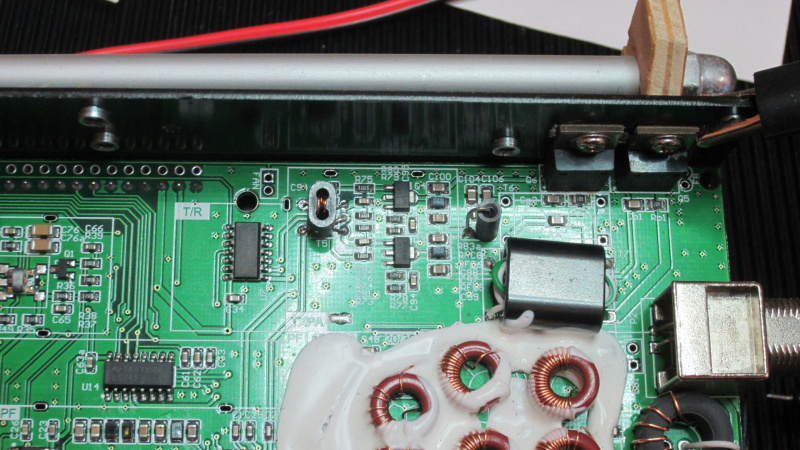

IMG_0035-scaled

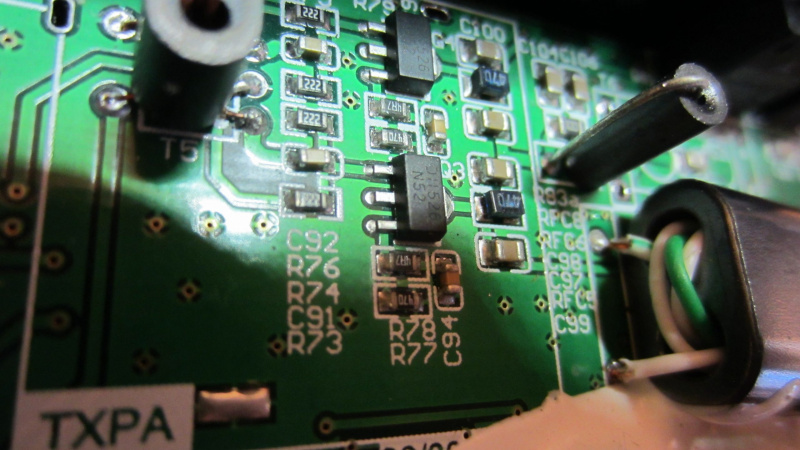

IMG_0037-scaled

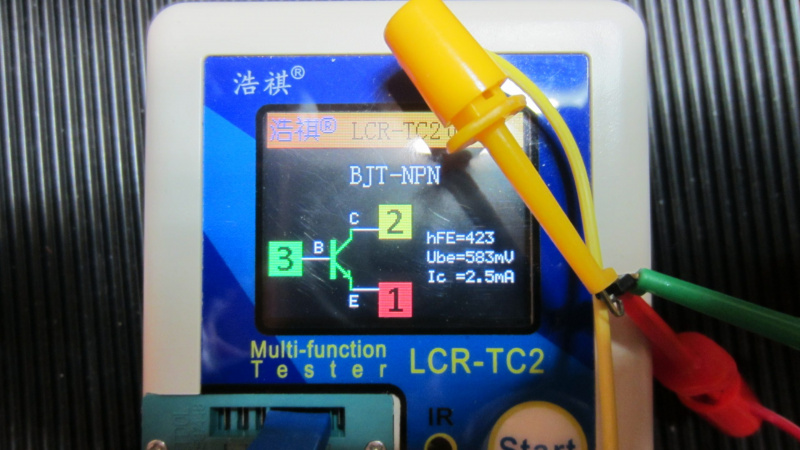

Einer von beiden Vorstufentransistoren vollständig intakt

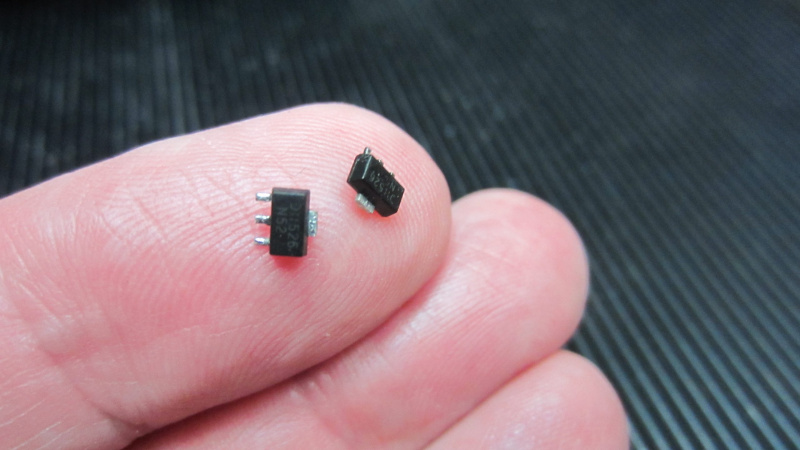

Die beiden Vorstufen-Transistoren

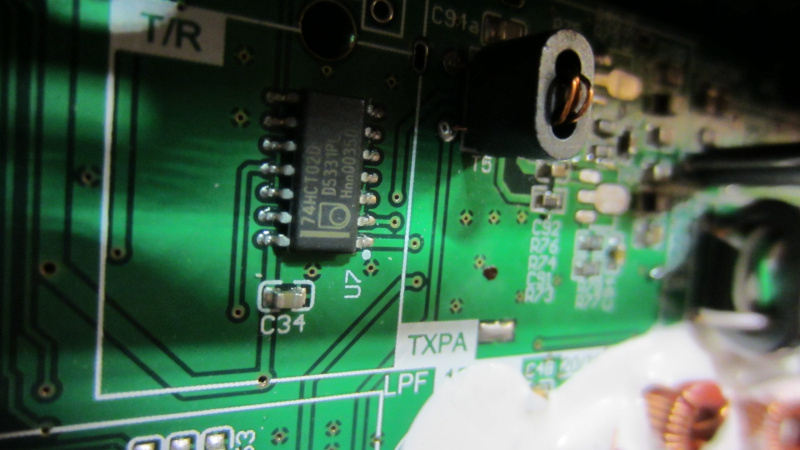

IMG_0040-scaled

Das Reinigen nach Lötarbeiten ist die Grundlage für funktioniere Schaltungen

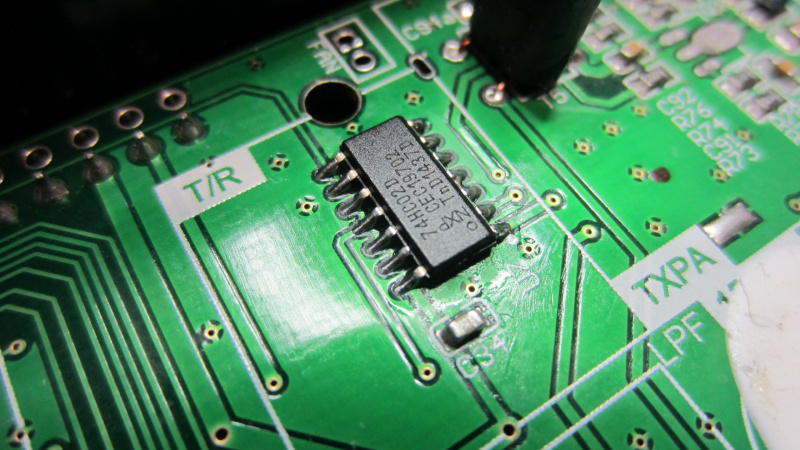

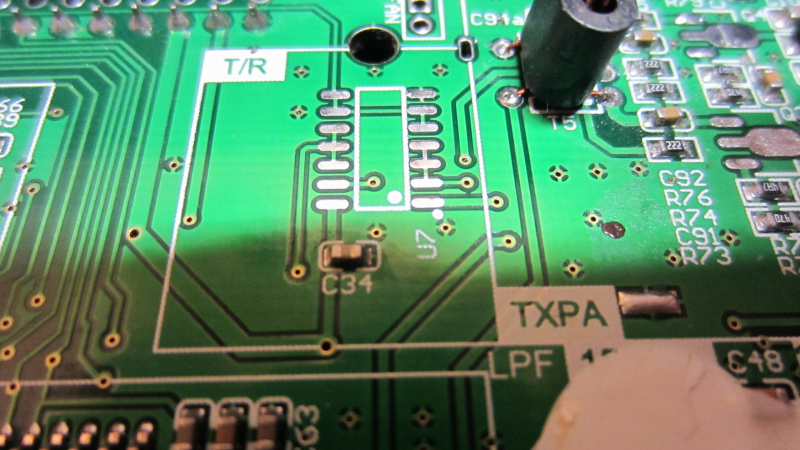

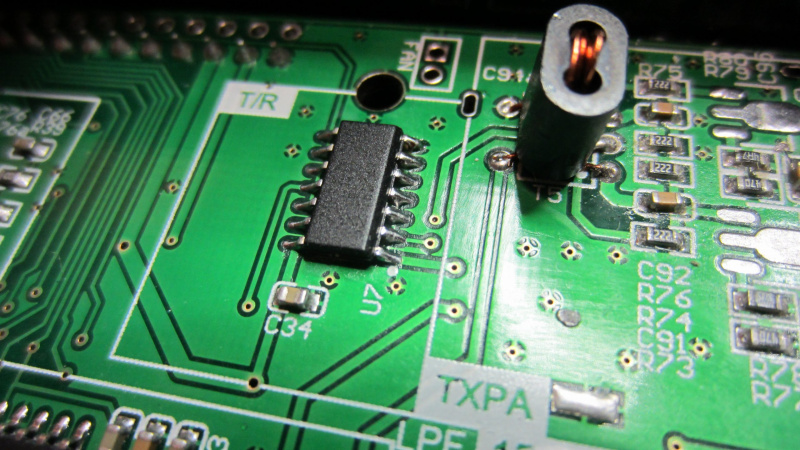

PTT-Umschalter 74HC02

IMG_0043-scaled

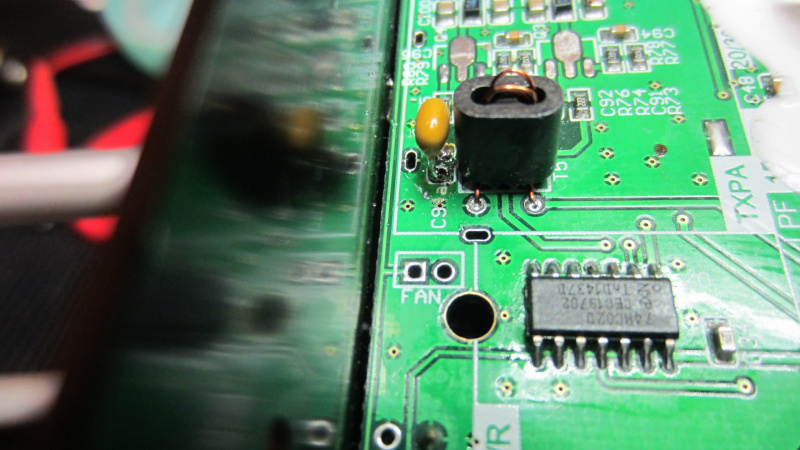

IMG_0046-scaled

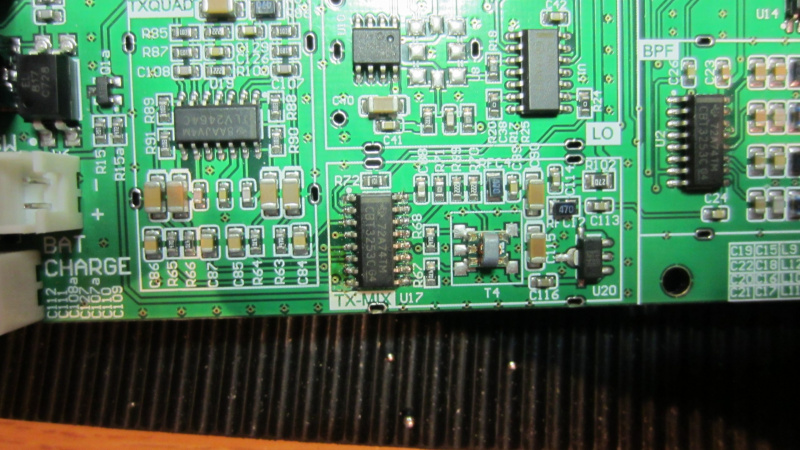

IMG_0166-scaled

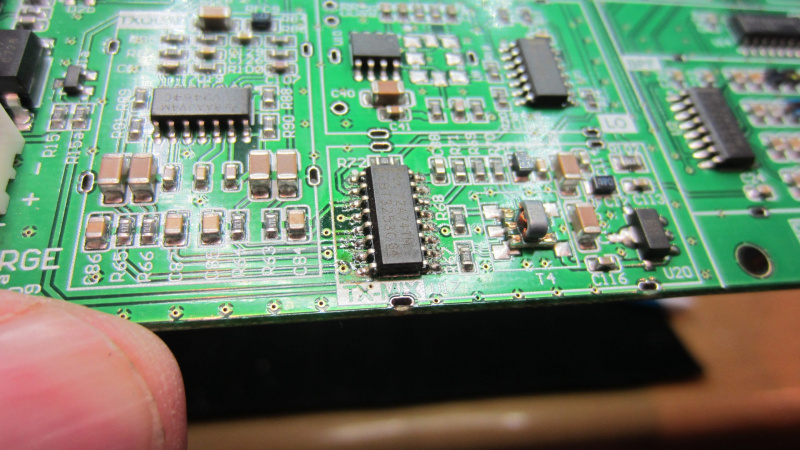

IMG_0167-scaled

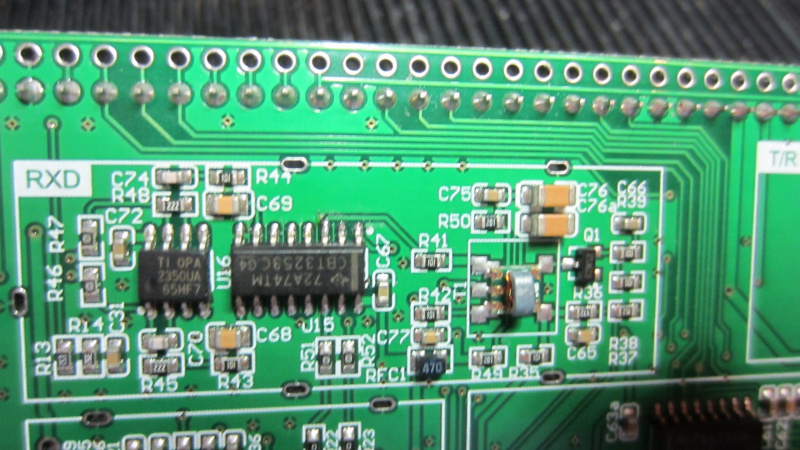

IMG_0168-scaled

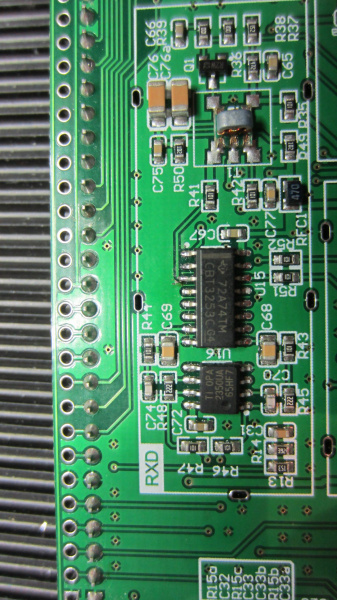

IMG_0169-scaled

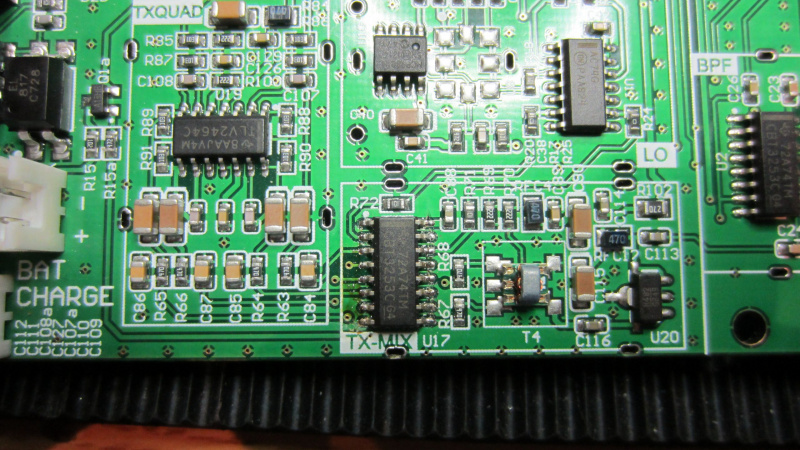

IMG_0170-scaled

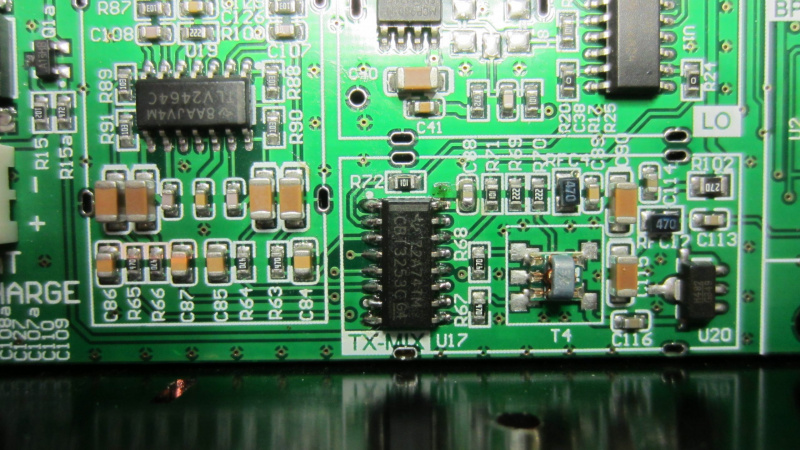

IMG_0172-scaled

aufgetrennte Leiterbahn zur Fehlersuche

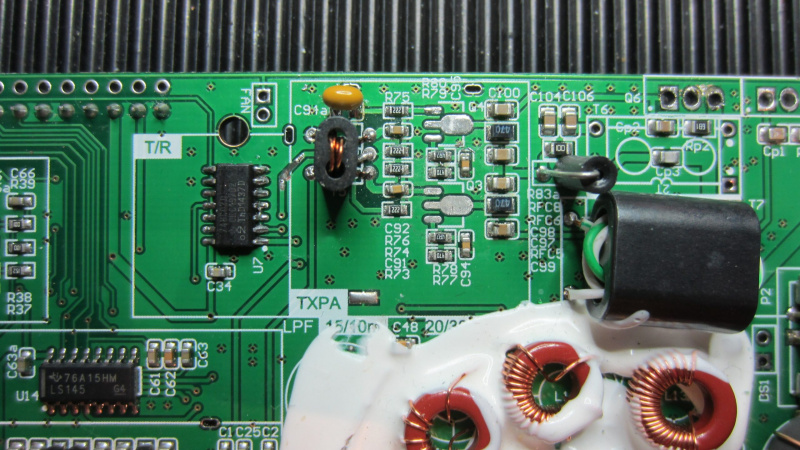

IMG_0177-scaled

IMG_0178-scaled

IMG_0179-scaled

Das neue Herzstück der Frequenzaufbereitung als LO mit dem SI5351 (anstatt SI570)

IMG_0182-scaled

IMG_0183-scaled

IMG_0184-scaled

Der Übeltäter C2c. Er hat 9,8 Ohm Durchgang und hat damit die PTT5V-Leitung gegen Masse gezogen.

Ohne C2c geht's auch, soll aber so nicht sein.

C2c erneuert

IMG_0188-scaled

IMG_0190-scaled

IMG_0191-scaled

Das reparierte Board

IMG_0030-scaled-e1728561831741

2024-10-10-14_13_42-mcHF_rf.pdf-und-1-weitere-Seite-Geschaeftlich-–-Microsoft-Edge

2024-10-10-14_15_06-mcHF_rf.pdf-und-1-weitere-Seite-Geschaeftlich-–-Microsoft-Edge

2024-10-10-14_15_24-mcHF_rf.pdf-und-1-weitere-Seite-Geschaeftlich-–-Microsoft-Edge
